Визуализация изделий в Autodesk Product Design & Manufacturing Collection

Коллекция продуктов Autodesk Product Design & Manufacturing Collection позволяет заниматься проектированием, разработкой промышленных образцов. С её помощью возможно без труда решить множество задач. В том числе симулировать интеллектуальную составляющую, сделать визуализацию. Причем поддерживается широкий перечень методов моделирования. Оно может быть поверхностного характера, твердотельное. Допускается комбинированный вариант.

Осуществить рендеринг возможно следующими продуктами, входящими в коллекцию Product Design & Manufacturing:

  • 3DS MAX;
  • Inventor.

3DS MAX — программное обеспечение, решающее задачи не только моделирования в формате 3D, но позволяющее осуществлять визуализацию, создавать анимированные объекты. Продукт позволяет формировать качественные объекты в трехмерном формате. Создание различных проектов занимает минимум времени — допускается это благодаря широкому набору инструментов.

Inventor — продукт, разработанный специально для машиностроительного проектирования в формате 3D. Дает возможность формировать рабочую документацию, заниматься моделированием изделий. Плюсом является интеграция с различными системами 3D САПР. Присутствует максимальная автоматизация, не требуется формировать сложный код. Удобный интерфейс сделает работу быстрой, комфортабельной.

Визуализация в 3DS MAX

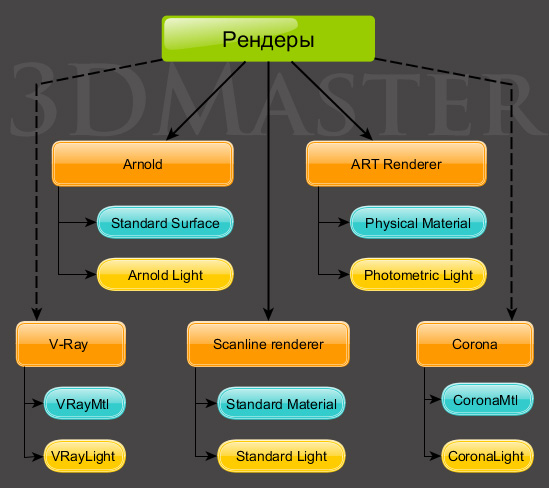

Особенностью является наличие различных движков визуализации. По умолчанию присутствуют 3 стандартных:

  • Scanline;
  • ART;
  • Arnold.

Помимо таковых имеются и иные рендеры:

Процесс визуализации готового объекта достаточно прост. Включает основные этапы:

  • необходимо выбрать визуализатор — например, V-Ray:
    • открываем диалоговое окно RenderScene (F10);
    • активируем вкладку Common;
    • разворачиваем список Assign Renderer и переходим в строку Production;

После этого возможно использование текстурной карты, материалов и источника света.

Изначально сцена выглядит следующим образом:

После визуализации стандартными средствами:

Более подробно со всеми функциями можно ознакомиться на сайте компании «ПОИНТ».

Визуализация в Inventor

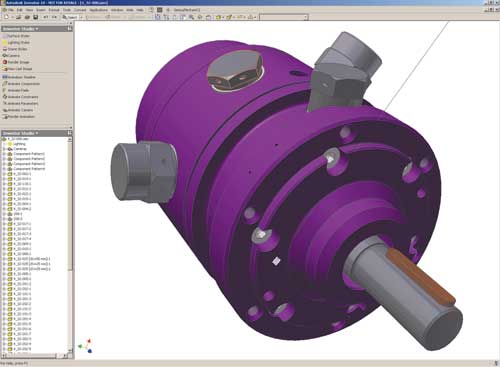

Основные характеристики объекта Inventor Studio перенимаются непосредственно из самой среды при моделировании. Это касается цветов, материалов, моделей и структур. В дальнейшем достаточно взять шаблон для стиля освещения (меню Lighting Style). Дальше готовится подложка (Scene):

В зависимости от заданных параметров формируется текстура.

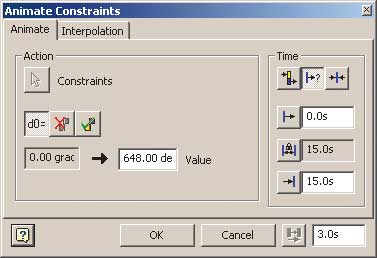

По необходимости возможно включение/отключение зависимостей. Сделать это можно в меню Animation Constrainst.

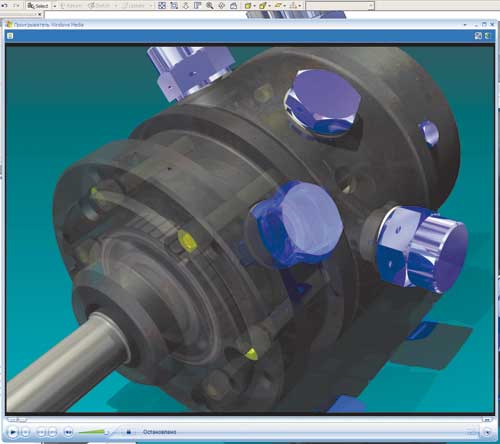

Итоговый результат:

Более подробно информация о рендеринге продуктами Autodesk представлена на сайте https://www.pointcad.ru/product/autodesk-product-design-collection/funkczional-autodesk-pdc. Программное обеспечение компании позволит на профессиональном уровне осуществлять проектирование, последующую визуализацию. Обширный выбор инструментов сведет затраты времени к минимуму.
